Diese Anleitung hilft dir, solche Probleme systematisch zu beheben. Du lernst, wie du die Gehrungs- und Neigungswinkel feinjustierst. Dabei geht es nicht nur um grobe Einstellungen. Es geht um das Eliminieren von Spiel, das Prüfen der Skalen und das genaue Justieren der Anschläge. Das bringt dir drei Vorteile: weniger Verschnitt, präzise Schnitte und mehr Sicherheit beim Arbeiten. Außerdem sparst du Zeit, weil du weniger nachmessen musst und sauberer arbeitest.
Im weiteren Verlauf zeige ich dir die passenden Werkzeuge. Du bekommst einfache Messmethoden an die Hand. Dann führe ich dich Schritt für Schritt durch Kalibrierung und Feinjustierung. Zum Schluss behandeln wir häufige Fehler und wie du sie vermeidest. Die Anleitung ist praxisorientiert. Sie ist für Einsteiger und fortgeschrittene Hobbytischler gedacht. Du kannst die Schritte direkt an deiner Maschine umsetzen.

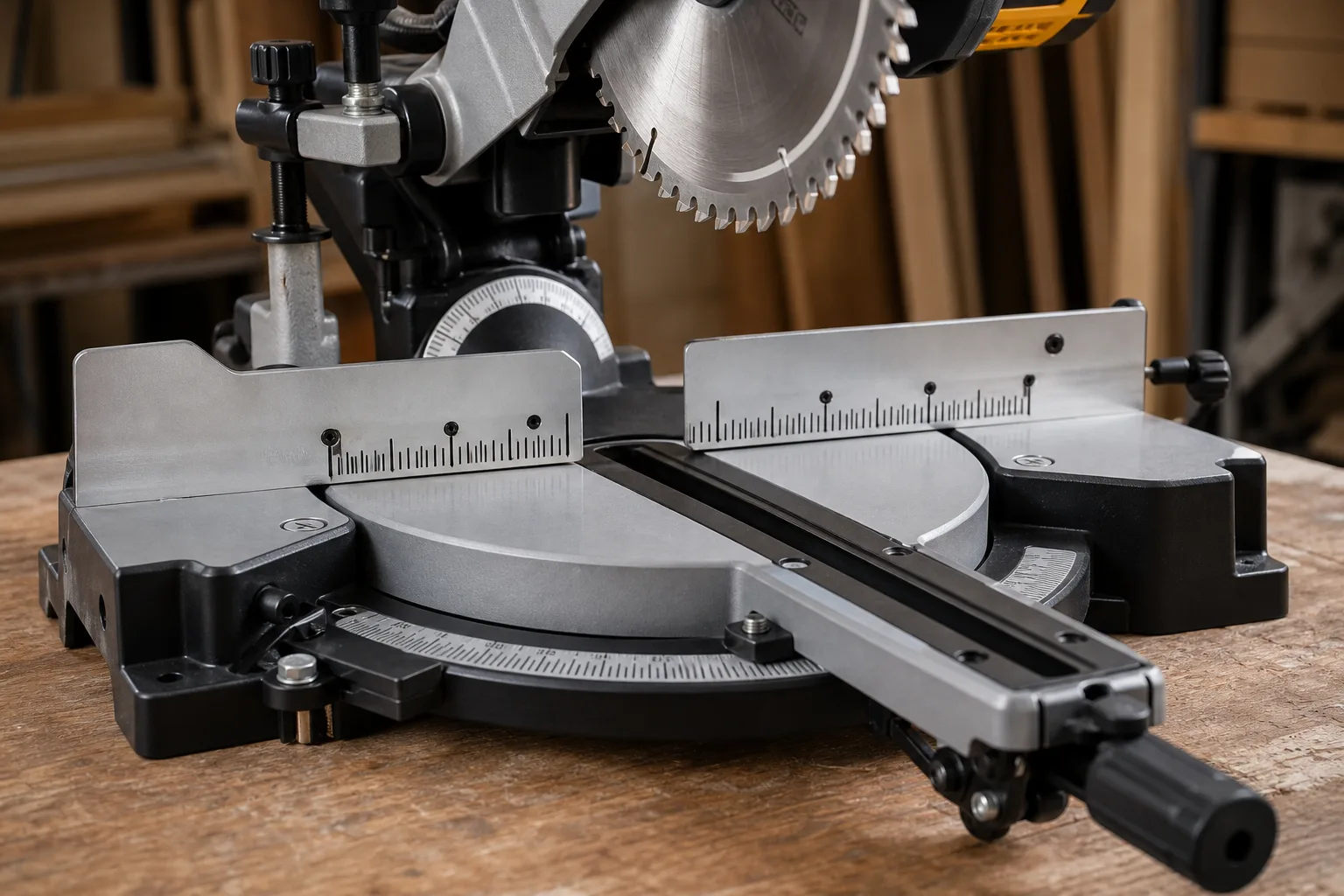

Feinjustierung von Gehrungs- und Neigungswinkeln: Schritt für Schritt
Bevor du anfängst, kurz zum Zweck der Feinjustierung. Es geht nicht nur um ein korrektes Ablesen der Skalen. Es geht darum, mechanische Ungenauigkeiten zu erkennen und zu beheben. So vermeidest du Verschnitt und sparst Zeit bei Folgearbeiten. Die folgenden Schritte führen dich systematisch durch Prüfung, Kalibrierung und Feintuning. Arbeite ruhig und kontrolliert. Mache nach jedem größeren Schritt eine Prüfung oder einen Probeschnitt.
| Schritt | Was zu tun ist | Werkzeug / Material | Praktische Tipps / Genauigkeitsziel |
|---|---|---|---|
| Prüfung der Sägebasis | Kontrolliere, ob Tisch und Anschlag plan sind. Prüfe, ob die Säge fest und spielfrei steht. Überprüfe, ob die Sägeblattachse senkrecht zum Tisch steht. | Auflagelehre oder Richtlatte, Kombinationswinkel, Wasserwaage, ggf. Messuhr | Senkrechte zur Tischfläche. Ziel: Abweichung ≤ ±0,5°. Bei sichtbaren Spielstellen Schrauben nachziehen. |
| Anschlag ausrichten | Richte den Anschlag parallel zur Blattfläche aus. Stelle sicher, dass er sich nicht verwindet. Prüfe am vorderen und hinteren Ende. | Richtlatte, Winkelmesser, Schraubenschlüssel | Parallelität prüfen. Ziel: ≤ ±0,5 mm Versatz über Schnittlänge. |
| Kalibrierung der Gehrungsskala | Lege die Skala auf 0° und 45° an. Vergleiche mit einem präzisen Winkelmesser. Passe die Skalenskala mechanisch an, wenn möglich. | Digitaler Winkelmesser oder Präzisionswinkel, Inbusschlüssel | Kalibriere 0° zuerst. Dann 45° prüfen. Ziel: Abweichung ≤ ±0,5°, besser ±0,2°. |
| Einsatz digitaler Winkelmesser oder Anschlagschablonen | Nutze einen digitalen Winkelmesser direkt am Sägeblatt oder an Anschlagleisten. Alternativ fertige Anschlagschablonen für gängige Gehrungswinkel. | Digitaler Winkelmesser, selbstgefertigte Schablonen aus MDF | Digitale Messung gibt schnellen Soll/Ist-Vergleich. Ziel: Messgenauigkeit 0,1°. |
| Einstellung des Neigungsanschlags (Bevel) | Stelle die Neigung auf 0° und auf 45° ein. Prüfe die Position mit dem Winkelmesser. Justiere die Anschlagspitzen und Feststellschrauben. | Winkelmesser, Schraubenschlüssel, eventuell Unterlagscheiben | Bewegung darf kein Spiel haben. Ziel: ±0,5° bei 0° und 45°. |
| Feintuning bei Gehrungen | Führe mehrere Probenschnitte durch. Miss die Schnittwinkel mit dem Winkelmesser. Stelle an der Feinverstellung nach. Wiederhole, bis Genauigkeit erreicht ist. | Werkstückreste, Maßband, digitaler Winkelmesser | Bei Rahmenverbindungen Ziel: ≤ ±0,2° für passgenaue Stoßfugen. |
| Sicherung der Einstellungen | Ziehe alle Einstellschrauben fest. Verwende bei Bedarf Schraubensicherung. Markiere kritische Positionen für spätere Prüfungen. | Schraubenschlüssel, Schraubensicherung (mittelfest) | Einstellungen nach dem Festziehen erneut prüfen. Markierungen sparen Zeit bei Wiederaufbau. |
| Prüfung mit Probeschnitten | Schneide mehrere kurze Probestücke. Lege sie zusammen und prüfe Fugen und Winkel. | Restholz, Schleifpapier, Messgerät | Probeschnitt ist der Praxisbeweis. Akzeptable Toleranz je nach Werkstück: ≤ ±0,5° oder besser. |
Kurze Checkliste
- Maschine auf festen Stand und Spiel prüfen.
- Anschlag parallel zum Blatt ausrichten.
- Gehrungs- und Neigungsskalen bei 0° und 45° kalibrieren.
- Digitalen Winkelmesser oder Schablonen für genaue Messung verwenden.
- Feinschnitte durchführen und Winkel nachmessen.
- Alle Befestigungen sichern und Einstellungen erneut prüfen.
Zusammenfassend: Arbeite schrittweise. Beginne bei der Basis der Maschine. Kalibriere zuerst grob. Nutze dann digitale Messmittel oder Schablonen für das Feintuning. Probeschnitte sind wichtig, um die Praxisgüte zu prüfen. Mit dieser Reihenfolge erreichst du präzise Schnitte, weniger Verschnitt und mehr Sicherheit beim Arbeiten.
Häufige Probleme und schnelle Lösungen
Diese Tabelle hilft dir, typische Fehlerquellen beim Einstellen von Gehrungs- und Neigungswinkeln schnell zu erkennen und praktisch zu beheben. Schau zuerst in die Spalte mit möglichen Ursachen. Folge dann den konkreten Lösungsschritten. Beginne mit den einfachen Prüfungen und arbeite dich zu komplexeren Maßnahmen vor.
| Problem | Wahrscheinliche Ursache(n) | Konkrete Lösungsschritte |
|---|---|---|
| Gemessener Winkel weicht trotz korrekter Skalenanzeige ab | Skalen nicht exakt kalibriert. Messwerkzeug nicht korrekt angesetzt. |
|
| Schnitt ist nicht sauber senkrecht (Neigung stimmt nicht) | Blattachse nicht senkrecht zur Tischfläche. Spiel in Neigungsmechanik. |
|
| Anschlag ist nicht parallel zum Sägeblatt | Anschlag verkanntet oder nicht richtig befestigt. |
|
| Gehrungswinkel driftet beim Umschwenken | Spiel in der Gehrungsachse oder verschlissene Rastpunkte. |
|
| Passstöße bei Rahmen passen nicht exakt | Feinverstellung fehlt. Probeschnitte nicht berücksichtigt. |
|
Kurz zusammengefasst: Prüfe Basis und Anschlag zuerst. Kalibriere Skalen mit einem zuverlässigen Winkelmesser. Arbeite von grob nach fein und verifiziere mit Probeschnitten.
Häufige Fehler vermeiden
Falsches Referenzmaß verwenden
Viele Fehler beginnen damit, dass du dich auf eine falsche Referenzfläche verlässt. Miss nicht nur an der Skala. Prüfe, von welcher Kante aus du misst. Nutze die Blattoberkante oder eine plan anliegende Anschlagfläche als Referenz. Lege eine Richtlatte an und vergleiche die Referenzkante mit dem Blatt. Wenn du Schablonen nutzt, fertige sie exakt an und kontrolliere sie mit einem digitalen Winkelmesser. Merke dir: ein konsistentes Referenzmaß ist wichtiger als eine schön aussehende Skala.
Lockere Verriegelungen und Schrauben
Lockere Schrauben erzeugen Spiel. Spiel führt zu wechselnden Winkeln. Prüfe vor jedem Einstellen alle Feststellschrauben. Zieh sie mit dem passenden Schlüssel handfest an. Verwende bei Bedarf Schraubensicherung mittlerer Festigkeit. Achte darauf, nicht zu fest zu drehen. Zu fest kann Gewinde schädigen oder die Mechanik blockieren. Nach dem Festziehen erneut prüfen. Wenn eine Schraube sich immer wieder löst, Ersatzteil besorgen.
Nicht überprüfte Blattausrichtung und Wellenlauf
Ein aus der Mitte laufendes Blatt verfälscht Winkelmessungen. Kontrolle bei abgeschalteter Maschine durchführen. Lösungsschritte: Blatt ausbauen und auf Laufspiel prüfen. Prüfe die Flanschflächen auf Verschmutzung. Setze das Blatt sauber wieder ein und zieh die Spannmutter mit dem richtigen Drehmoment an. Bei sichtbarem Rundlauffehler Lager prüfen lassen. Nur ein spielfreier Wellenlauf liefert reproduzierbare Winkel.
Vernachlässigung von Prüf- und Probeschnitten
Einstellungen nur visuell zu übernehmen führt zu Fehlern. Mache immer mindestens zwei Probeschnitte an Restholz. Lege die Schnitte gegeneinander. Messe den Winkel mit einem präzisen Winkelmesser. Korrigiere dann in kleinen Schritten und wiederhole. Probeschnitte sind schnell gemacht. Sie sparen deutlich mehr Zeit als Nacharbeiten an fertigen Teilen.
Vernachlässigte Reinigung und Pflege der Anschläge
Staub und Harz unter dem Anschlag erzeugen Höhenunterschiede und Verdrehung. Reinige Anschlagflächen regelmäßig mit einer Bürste und Lösungsmittel für Harz. Prüfe Anschläge auf Verwindung. Falls nötig, richte sie nach oder tausche verschlissene Leisten aus. Pflege die Führungen leicht mit geeignetem Schmiermittel. Saubere und glatte Anschläge sorgen für wiederholbare Ergebnisse.
Wenn du diese Fehler systematisch vermeidest, arbeitest du genauer und effizienter. Prüfen, sichern, testen lautet die einfache Regel.
Pflege und Wartung für dauerhafte Genauigkeit
Reinigung der Arbeitsflächen
Halte Tisch, Anschlag und Blatt frei von Spänen und Harz. Reinige regelmäßig mit einer Bürste und einem geeigneten Lösungsmittel. So verhinderst du ungleichmäßige Auflageflächen und Messfehler.
Schmierung der Führungen
Schmiere die Führungen sparsam mit einem leichten Maschinenöl oder einem speziellen Kunststoffgleitmittel. Trage nur wenig auf und entferne überschüssiges Öl sofort. Gut geschmierte Führungen reduzieren Spiel und sorgen für gleichbleibende Positionen.
Regelmäßige Prüfung der Anschläge
Kontrolliere Anschlagleisten und Festanschlagflächen alle paar Monate auf Planheit und Verschleiß. Reinige die Flächen und richte sie bei Bedarf nach. Kleine Unebenheiten erkennst du schnell mit einer Richtlatte.
Schrauben nachziehen und Befestigungen prüfen
Überprüfe alle Einstellschrauben, Schrauben der Schwenk- und Neigungsachse sowie Befestigungen regelmäßig. Zieh sie handfest nach und vermeide Überdrehen. Lose Teile sind eine häufige Ursache für unpräzise Winkel.
Korrosionsschutz
Schütze Metallflächen vor Rost, besonders in feuchten Werkstätten. Dünn aufgetragenes Öl oder Wachs verhindert Korrosion ohne die Funktion zu beeinträchtigen. Achte darauf, Schnittflächen nicht zu verschmieren.
Aufbewahrung und Transport
Lagere die Säge auf einer stabilen Fläche und decke sie ab, wenn du sie längere Zeit nicht benutzt. Beim Transport gut sichern, damit Einstellwerte nicht durch Erschütterungen verloren gehen. Eine sichere Lagerung erhöht die Lebensdauer und hält die Einstellungen stabil.
FAQ zur Feinjustierung von Gehrungs- und Neigungswinkeln
Wie prüfe ich, ob meine Gehrungsskala stimmt?
Stelle die Säge auf 0° und lege einen Präzisionswinkel oder digitalen Winkelmesser an das Blatt. Mache einen Probeschnitt und prüfe den Schnittkante gegen das Messgerät. Wiederhole die Prüfung bei 45° und anderen häufigen Winkeln. Wenn Abweichungen auftreten, justiere die Indexplatte oder die Skalenbefestigung und wiederhole die Kontrolle.
Wann brauche ich ein digitales Winkelmessgerät?
Ein digitales Winkelmessgerät lohnt sich, wenn du wiederholt präzise Schnitte brauchst. Es zeigt schnell Abweichungen an und hilft beim Feintuning unter 0,5°. Bei Gehrungsarbeiten für Möbel oder Rahmen ist es besonders nützlich. Es ersetzt aber nicht die mechanische Pflege der Maschine.
Wie oft sollte ich die Kappsäge kalibrieren?
Prüfe die wichtigsten Winkel vor jedem größeren Projekt. Bei häufiger Nutzung empfiehlt sich eine Vollkontrolle alle paar Monate. Nach Transport, Sturz oder grober Erschütterung kalibriere sofort. Regelmäßige Schnellchecks sparen Zeit und Material.
Welche Toleranzen sind realistisch für Gehrungs- und Neigungswinkel?
Für allgemeine Holzarbeiten ist eine Abweichung von ±0,5° meist akzeptabel. Bei Rahmen- und Möbelverbindungen solltest du auf ±0,2° oder besser zielen. Kleinere Toleranzen erfordern saubere Maschine, stabile Anschläge und Feinschnittprüfungen. Messe immer mit geeignetem Werkzeug, um die Genauigkeit zu verifizieren.
Was tun, wenn nach dem Einstellen noch Spiel bleibt?
Prüfe Befestigungen und Rastpunkte auf Lockerheit. Reinige Führungen und Lager von Schmutz und Harz. Zieh Schrauben nach und ersetze verschlissene Teile. Wenn das Spiel mechanisch nicht zu beheben ist, lass die Führungen oder Lager professionell prüfen.
Expertentipp zur Mikrojustierung mit Referenzleiste und Präzisionsanzeige
Präzisionsanzeige plus Anschlagleiste
Eine sehr wirkungsvolle Methode ist die Kombination aus einer plan aufliegenden Referenzleiste und einer Präzisionsanzeige. Befestige eine gerade Leiste entlang des Anschlags. Montiere die Präzisionsanzeige mit Magnetfuß so, dass die Messspitze das Sägeblatt oder eine beidseitig plan geschliffene Referenzplatte berührt. Stelle das Blatt auf 0° und null die Anzeige. Schwenke auf 45° oder andere Zielwinkel und lies die Abweichung ab. Kleine Korrekturen nimmst du nicht an der Skala vor, sondern mit feinen Unterlegscheiben unter den Anschlagbefestigungen oder mit Parallelschrauben zur Mikrojustierung.
Arbeitsablauf in kurz: Leiste anlegen, Anzeige fixieren, Null setzen, Zielwinkel prüfen, Mikrojustage durchführen, Probeschnitt.
Der Vorteil liegt in der direkten Messung an der Referenzfläche. Du vermeidest Messfehler durch Spiel in der Skala. Mit dieser Methode erreichst du hohe Wiederholgenauigkeit für Serienzuschnitte und Messgenauigkeiten im Bereich von 0,1°.
